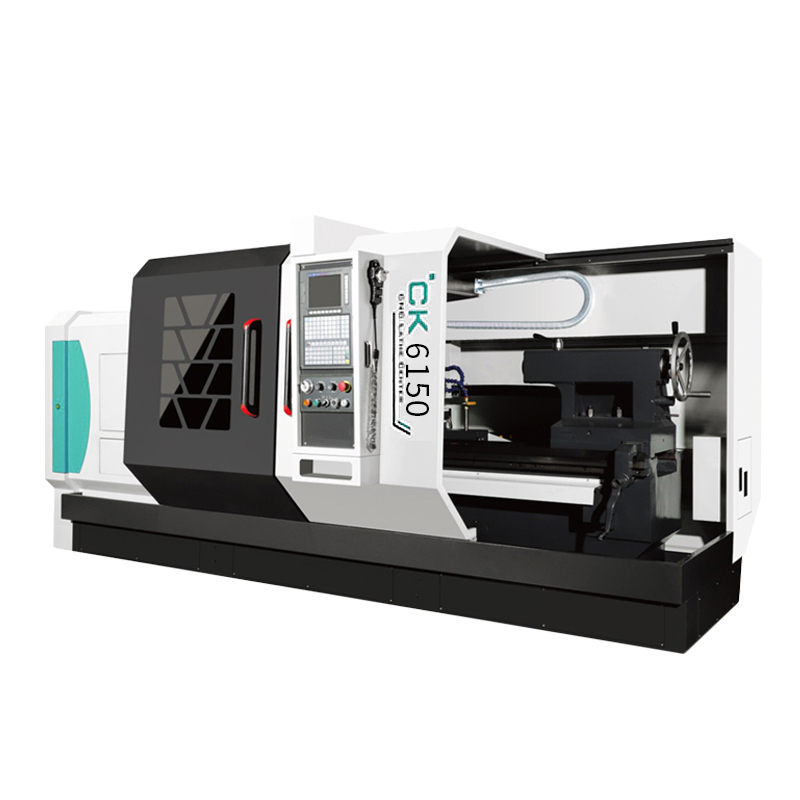

CK6150
INDEX
| SKU: | |
|---|---|
| штат: | |
| PDF экспорт | |
Особенности производительности:
Держатель электрического инструмента с четырьмя станциями
Регулирование скорости преобразователя частоты
Стандартная конфигурация: ручной патрон
Выберите Конфигурацию: пружинный патрон, гидравлический патрон, гидравлический патрон, автоматическое устройство подачи, разряд ножа
Технические параметры:
| проект | единица | CK6150 × 1000 | CK6150 × 1500 |
| Максимальный диаметр кровати | мм | Φ500 | Φ500 |
| Максимальный диаметр поворота на слайде | мм | Φ290 | Φ290 |
| Длина рассылки | мм | 1000 | 1500 |
| Максимальный диаметр обработки | мм | Φ500 | Φ500 |
| Шпиндель через диаметр отверстия | мм | Φ82 | Φ82 |
| Шпиндель конечный тип | A2-8 | A2-8 | |
| Патрон | мм | Обычный 250 | Обычный 250 |
| Серия шпинделя | Ручная трехступенчатая | Ручная трехступенчатая | |
| Шпиндель экстремальная скорость | rpm | 45-1600 | 45-1600 |
| Диаметр рукава хвоста | мм | Φ75 | Φ75 |
| Конусное внутреннее отверстие рукава хвостового сиденья | Нет | MT5# | MT5# |
| Хвост сиденья | мм | 150 | 150 |
| Конфигурация хвоста | Обычный ручной кривошип | Обычный ручной кривошип | |
| Количество держателей электрических инструментов | ПК | 4 | 4 |
| Размер ножа | мм | 25x25 (четыре станции) | 25x25 (четыре станции) |
| Винт тип x-направление | мм | FDC2506 | FDC2506 |
| Z направление | мм | FDC4008 | FDC4008 |
| X/z быстрая скорость движения | м/мин | 6/8 | 6/8 |
| X/Z Моторный крутящий момент | Н.м. | 5/7,7 | 5/7,7 |
| Минимальный настройка блока | мм | 0.001 | 0.001 |
| Основная мощность двигателя | КВт | 7.5 | 7.5 |
| Длина изголовья | мм | 670 | 670 |
| Длина сиденья хвоста | мм | 400 | 400 |
| Седло | Плоская кровать | Плоская кровать | |
| Направляющая железнодорожная форма | Твердый рельс (> HRC55) | Твердый рельс (> HRC55) | |
| Вес станка | Кг | 3000 | 3300 |
| Размеры (длина x ширина x высота) | мм | 2500x1500x1750 | 3500 × 1500 × 1750 |
| проект | единица | CK6150 × 2000 |
| Максимальный диаметр кровати | мм | Φ500 |
| X-направляющий железнодорожный пролет | мм | 210 |
| Z-направляющий рельс | мм | 400 |
| Максимальный диаметр вращения на слайдере | мм | Φ250 |
| Центральное расстояние | мм | 2000 |
| Длина рассылки | мм | 1850 |
| Центральная высота от кровати | мм | 276 |
| Высота от земли | мм | 1110 |
| Шпиндель через диаметр отверстия | мм | Φ82 |
| Диаметр бар | мм | Φ80 |
| С пустым затягивающим стержнем через отверстие | мм | Φ65 |
| Шпиндель конечный тип | A2-8 | |
| Патрон | мм | Обычный 250 |
| Конус | Нет | Метрика 90,1: 20 |
| Шпиндель экстремальная скорость | rpm | 1800 |
| Диаметр рукава хвоста | мм | Φ75 |
| Конусное внутреннее отверстие рукава хвостового сиденья | Нет | MT5# |
| Хвост сиденья | мм | 150 |
| Конфигурация хвоста | Обычный ручной кривошип | |
| Количество держателей электрических инструментов | ПК | 4 |
| Размер ножа | мм | 25 × 25 (четыре станции) |
| Винт модель x-направление | мм | FDC2506-P3 |
| Z-направление | мм | FDC4008-P3 |
| X/z направление быстрого движения скорость движения | м/мин | 6/8 |
| X-направляющий маршрут | мм | 280 |
| Минимальный настройка блока | мм | 0.001 |
| Основная мощность двигателя | КВт | 7.5 |
| Общая мощность | КВт | 13 |
| Вес станка | Кг | 3650 |
| Размеры (длина*ширина*высота) | ММА | 3650 × 1650 × 1750 |
