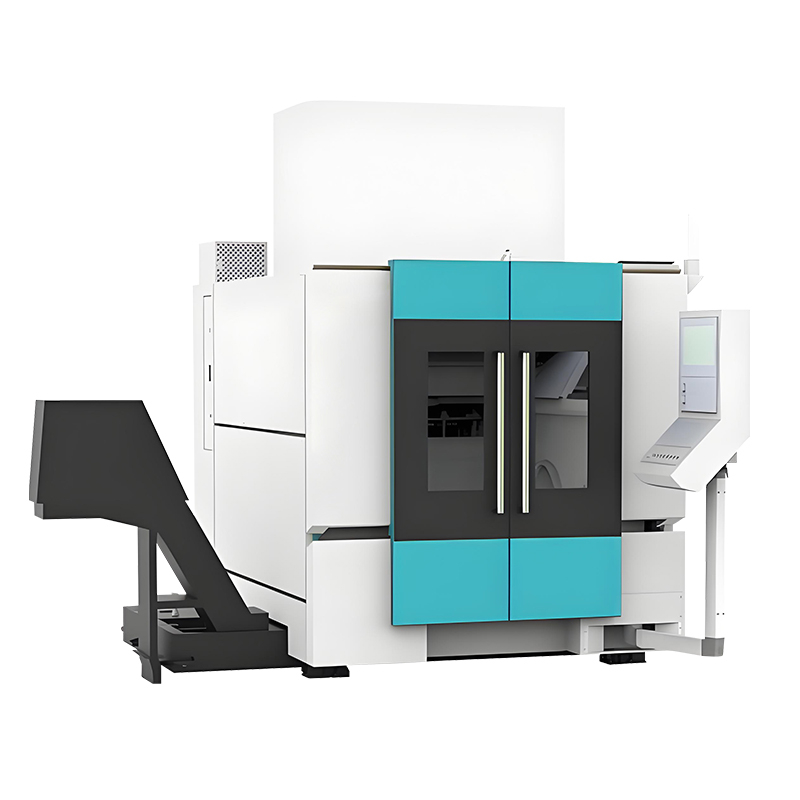

UT650
INDEX
| SKU: | |
|---|---|
| штат: | |
| PDF экспорт | |
Функции:
1. Обработчик из пяти осевых, поскольку оси x, y и z используют высокоскоростные линейные линейные гиды типа ролика с тяжелой нагрузкой, чтобы обеспечить жесткость резки во время процесса обработки. Уставные инструменты имеют низкие вибрации при подаче на высокую скорость и без ползания при подаче на низкую скорость. Они широко используются в механическом производстве, производстве плесени и в других отраслях промышленности. После зажима заготовка может быть автоматически и непрерывно обрабатываться в различных процессах, таких как фрезерование, бурение, скучное, смягчение, счетчики и постукивание, что подходит для крупномасштабного производства.
2. Оборудование включает в себя базовую, колонку, седло с кроватей, головку, кондиционирующую ротационную таблицу, гидравлическую систему, систему смазки, систему охлаждения и фильтрации, устройство для удаления чипа, автоматический журнал инструментов, рабочая панель и электронная система управления и другие компоненты.
3. Оснащен высокопроизводительной системой с ЧПУ с ЧПУ для широкого числа 25i (RTCP) для обеспечения стабильности управления машиной и обеспечить функции обработки ЧПУ и вспомогательные функции, требуемые пользователями.
4. Контроль качества: стандартизация производственного процесса и специализация деталей. От обработки кастинга до сборки всей машины следуют строгие и профессиональные стандартизированные процессы. Каждый шаг сборки, каждая царапина и даже блокировку каждого винта были строго проверены.
Технические параметры:
| проект | единица | UT650 | |
| Диапазон обработки | X-ось-инсульт | мм | 700 |
| Ось y-инсульт | мм | 850 | |
| Z-ось удар | мм | 550 | |
| Расстояние от конца носа в шпинделе до рабочей поверхности | мм | 100 ~ 650 | |
| (уровень) | |||
| Workbench | Рабочая зона | мм | 500 × 500 |
| Максимальный диаметр поворота | мм | 650 | |
| Максимальная нагрузка на рабочую ногу | кг | 300 | |
| Кормить | Быстрая скорость движения оси x/y/z | м/мин | 30/30/30 |
| Шпиндель | Тип шпинделя (стандарт) | Механический шпиндель с прямым приводом | |
| Веретеное конус | BBT40 | ||
| Максимальная скорость бега | R/мин | 12000 | |
| Мощность (оценка/максимум) | КВт | 7.5 | |
| Крутящий момент (номинальный/максимум) | Н.м. | / | |
| Точность | X/y/z exis exacting (jis standard) | мм | ± 0,005/300 |
| X/y/z extability experability (jis standard) | мм | 0.003 | |
| Поворотный стол | Диапазон вращения оси A/C | o | A: ± 110/c: 360 |
| A/C Крутящий момент | rpm | 450/325 | |
| Ассовая оценка/максимальная скорость | Н.м. | ± 10 | |
| C-ось C Рэк/максимальная скорость | Н.м. | 5 | |
| A/C Крутящий момент | R/мин | 100/200 | |
| другой | Т-слот | мм | 8-14 мм цепное распределение цепь. |
| Расстояние от центра шпинделя до колонны | мм | 461.5 | |
| Трехо осевой сервопривод (ось x/y/z) | Н.м. | 15/15/22 | |
| Резка скорости подачи | мм/мин | 1-10000 | |
| Размер машинного инструмента (длина x ширина x высота) | мм | 2200 × 2100 × 2400 |
