Особенности производительности:

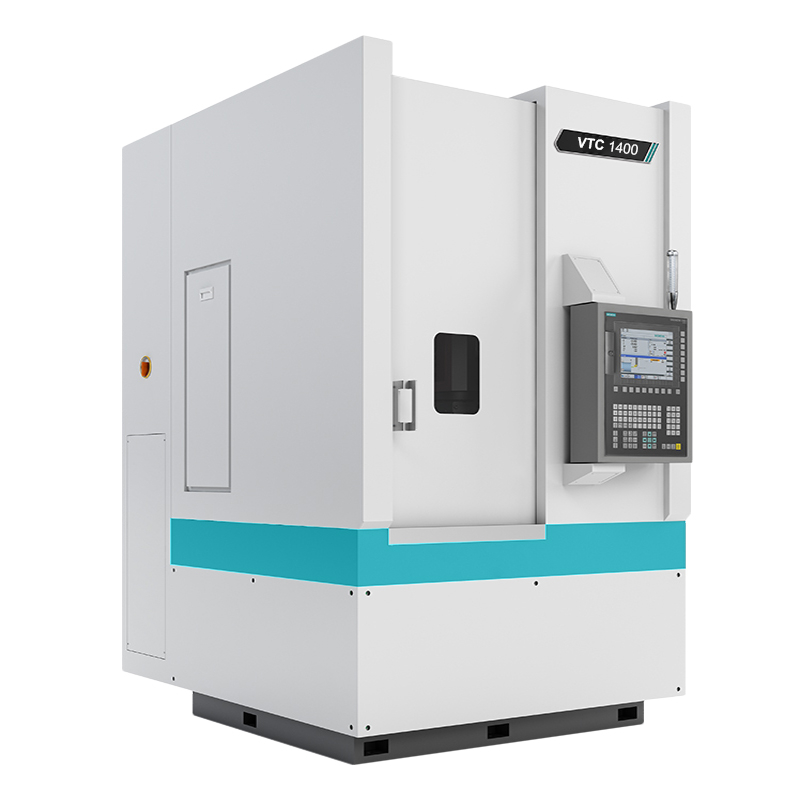

Этот машинный инструмент имеет одноконтактную вертикальную рельсовую структуру. Колонны, основания и слайды применяют высококлассный процесс литья песчаной смолы с серыми чугунами и выдержаны. Соответствующая руководящая поверхность использует линейные направляющие катящиеся линейные направляющие лавра с высокой способностью и хорошей точностью и стабильностью. Разумный конструктивный дизайн и совершенные процессы обработки и сборки, чтобы обеспечить устойчивость и удержание точности долгосрочного использования машинного инструмента. Шпиндель с помощью машинного инструмента принимает высокую двойную крылью с круглой крышей, подшипники с двунаправленным угловым контактом, а также цилиндрические роликовые подшипники с двумя рядами. Эта конфигурационная структура имеет наибольшую грузоподъемную способность, может выдерживать большую силу резки и силу подачи, имеет высокую радиальную и осевую жесткость и обладает высокой точностью вращения.
Технические параметры:
| проект | единица | VTC-1400 |
| Максимальный диаметр поворота заготовки | мм | 1400 |
| Поворот диаметром | мм | 1000 |
| Вертикальное расстояние перемещения от держателя ножа | мм | 700 |
| Горизонтальное расстояние движения от держателя ножа | мм | 650 |
| Расстояние от плоскости ножа до самолета |
| 100-800 |
| Модель веретена |
| A2-15 |
| Диапазон скорости веретена | rpm | 50-600 |
| Мощность двигателя веретена | кВт | 22/30 |
| X-ось быстрая скорость подачи | м/мин | 15 |
| Быстрая скорость подачи оси Z | м/мин | 12 |
| Резка скорости подачи | мм/мин | 0,1-5000 |
| Мощность моторного мощности оси, крутящий момент | кВт/нм | 2.8/18 |
| Мощность и крутящий момент | кВт/нм | 2.8/18 |
| Форма держателя ножа |
| Резак, двойная станция |
| Резак поперечный сечение | мм | 32x32 |
| Ручной диаметр чака | мм | 1000 |
| Точность позиционирования станка | мм | ± 0,008 мм |
| Повторная точность позиционирования | мм | ± 0,005 мм |
| Вес станка (приблизительно) | кг | ≈12500 кг |
| Размер машинного инструмента | мм | 3000 × 3000 × 3400 мм |
