Особенности производительности:

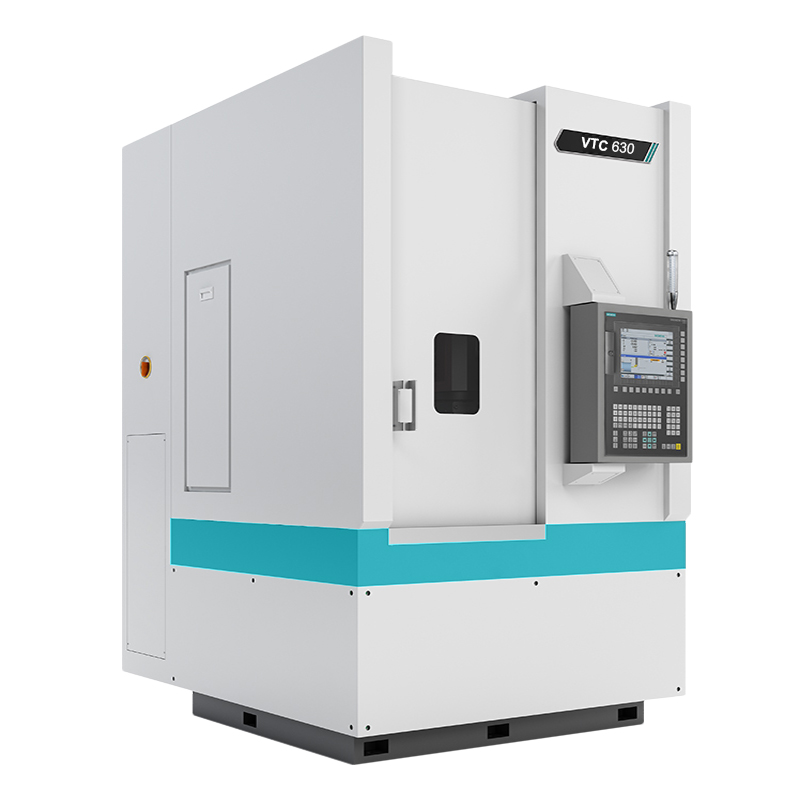

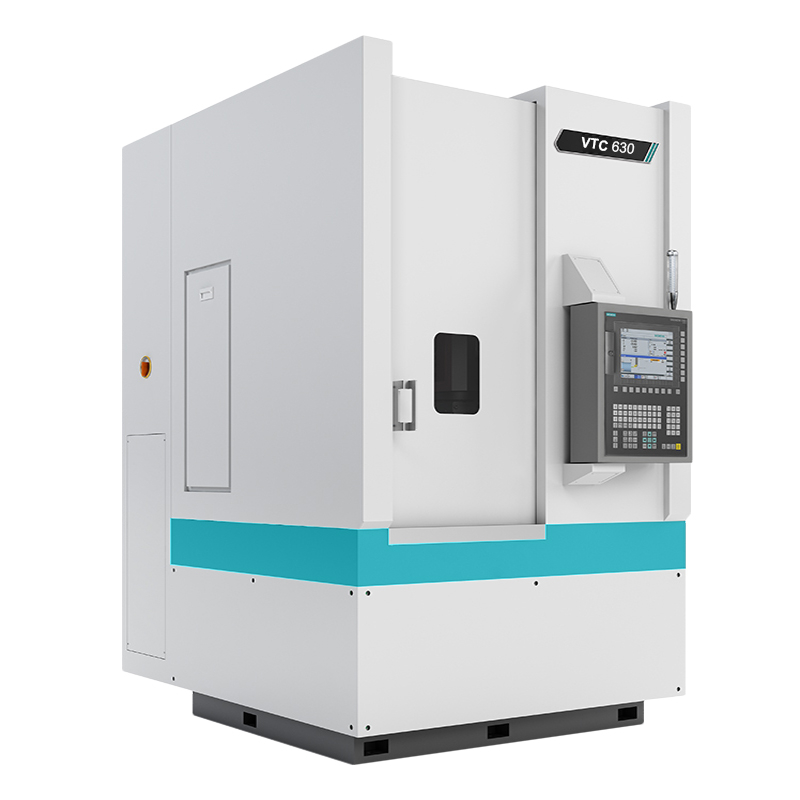

Этот машинный инструмент имеет одноконтактную вертикальную рельсовую структуру. Колонны, основания и слайды применяют высококлассный процесс литья песчаной смолы с серыми чугунами и выдержаны. Соответствующая руководящая поверхность использует линейные направляющие катящиеся линейные направляющие лавра с высокой способностью и хорошей точностью и стабильностью. Разумный конструктивный дизайн и совершенные процессы обработки и сборки, чтобы обеспечить устойчивость и удержание точности долгосрочного использования машинного инструмента. Шпиндель с помощью машинного инструмента принимает высокую двойную крылью с круглой крышей, подшипники с двунаправленным угловым контактом, а также цилиндрические роликовые подшипники с двумя рядами. Эта конфигурационная структура имеет наибольшую грузоподъемную способность, может выдерживать большую силу резки и силу подачи, имеет высокую радиальную и осевую жесткость и обладает высокой точностью вращения.
Технические параметры:
| проект | единица | VTC-630 |
| Максимальный диаметр поворота заготовки | мм | 630 |
| Поворот диаметром | мм | 600 |
| Гидравлический диаметр патрона | мм | 400 |
| Скорость шпинделя | rpm | 50-1000 |
| Резка скорости подачи | мм/мин | 0,1-1000 |
| Вертикальное расстояние перемещения от держателя ножа | мм | 680 |
| Горизонтальное расстояние движения от держателя ножа | мм | 450 |
| Быстрая скорость движения оси X | мм/мин | 15000 |
| Быстрая скорость оси Z | мм/мин | 12000 |
| Форма держателя ножа |
| Сервоуролическая башня |
| Резак поперечный сечение |
| 32 × 32 мм |
| Основная мощность двигателя | кВт/нм | 15/143 |
| Подавать мощность и крутящий момент | кВт/нм | 2.4/15 |
| Мощность двигателя охлаждающего насоса и поток | w/l/мин | 250/40 |
| Точность позиционирования станка | мм | X: 0,015/Z: 0,02 |
| Повторная точность позиционирования | мм | X: 0,012/Z: 0,012 |
| Вес станка | кг | ≈4800 |
| Размер машинного инструмента | мм | 2000 × 1860 × 2600 |
