Особенности производительности:

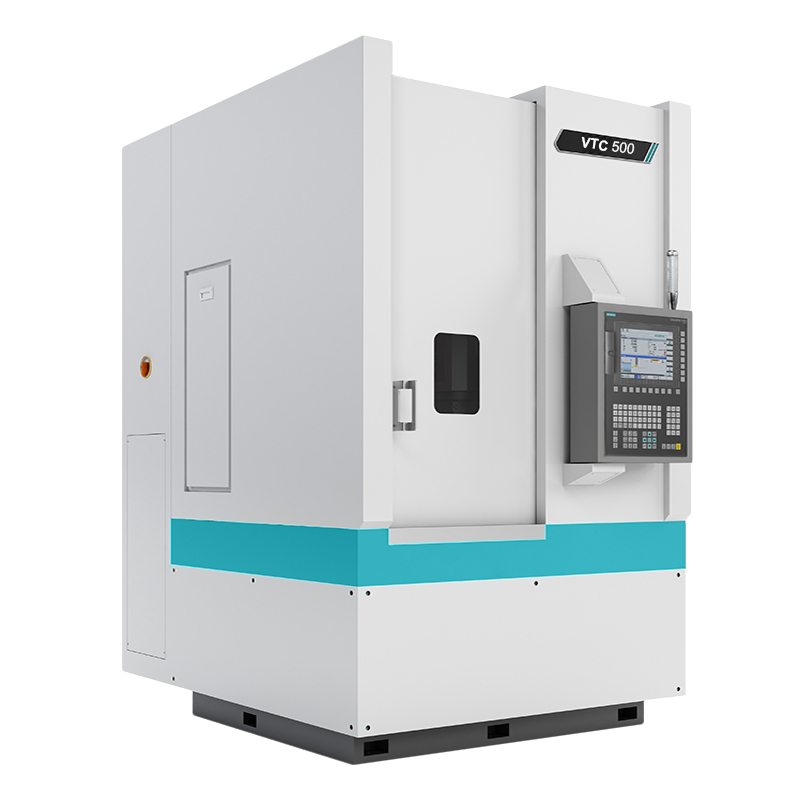

Этот машинный инструмент имеет одноконтактную вертикальную рельсовую структуру. Колонны, основания и слайды применяют высококлассный процесс литья песчаной смолы с серыми чугунами и выдержаны. Соответствующая руководящая поверхность использует линейные направляющие катящиеся линейные направляющие лавра с высокой способностью и хорошей точностью и стабильностью. Разумный конструктивный дизайн и совершенные процессы обработки и сборки, чтобы обеспечить устойчивость и удержание точности долгосрочного использования машинного инструмента. Шпиндель с помощью машинного инструмента принимает высокую двойную крылью с круглой крышей, подшипники с двунаправленным угловым контактом, а также цилиндрические роликовые подшипники с двумя рядами. Эта конфигурационная структура имеет наибольшую грузоподъемную способность, может выдерживать большую силу резки и силу подачи, имеет высокую радиальную и осевую жесткость и обладает высокой точностью вращения.
Технические параметры:
| проект | единица | VTC-500 (GSK) | VTC-500 (Gunt) |
| Повторите точность | мм | ≤0,008 | ≤0,008 |
| Повторите точность | мм | ≤0,008 | ≤0,008 |
| Ось оси Z влево и правый рабочий удар | мм | 500 | 500 |
| Ось по оси x слева и правый | мм | 450 | 450 |
| Максимальный диаметр обработки | мм | 450 | 450 |
| Высота обработки | мм | 450 | 450 |
| Подшипники Workbench | Кг | 400 | 400 |
| Максимальная скорость шпинделя | rpm/min | 1000 | 1000 |
| Метод изменения скорости веретена |
| Непрерывно переменная скорость | Непрерывно переменная скорость |
| Скорость подачи | м/мин | X/z: ≥10 | X/z: ≥10 |
| Быстрая скорость движения | м/мин | X/z: ≥10 | X/z: ≥10 |
| Сила веретена | кВт | 11 кВт | 11 кВт |
| Сервоэнергии | кВт | 2.4*2 | 2.4*2 |
| Насосная станция питания | кВт | 1,5 кВт | 1,5 кВт |
| Мощность насоса | кВт | 0.35 | 0.35 |
| Размер машинного инструмента (приблизительно) | мм | 1900*1850*2350 | 1900*1850*2350 |
| Вес всей машины (приблизительно) | кг | 4200 | 4200 |
