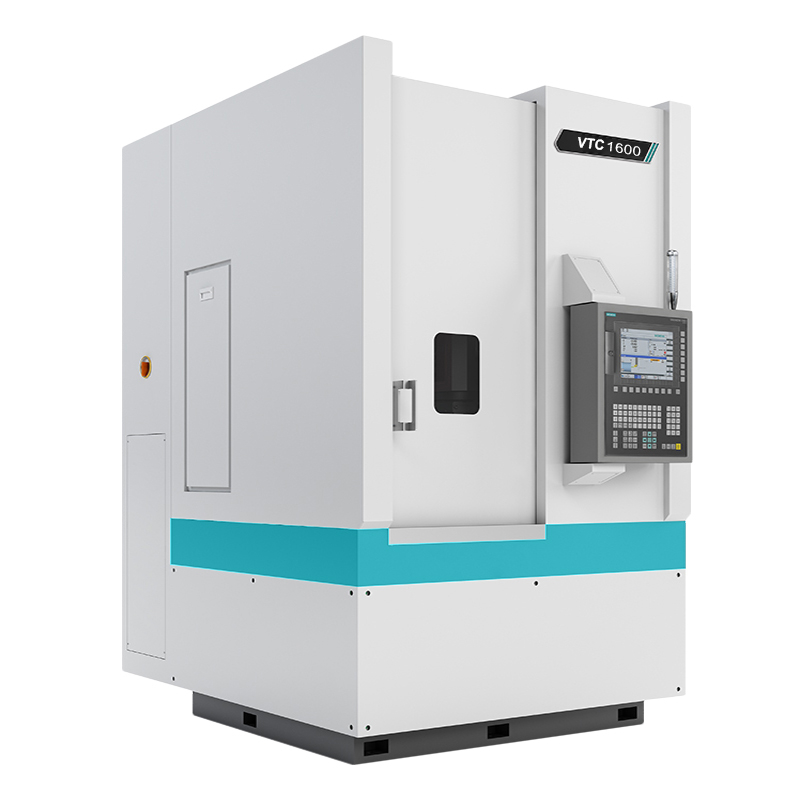

VTC-1600
INDEX
| SKU: | |
|---|---|
| штат: | |
| PDF экспорт | |
Особенности производительности:
1. Этот станок имеет единую вертикальную направляющую структуру. Колонны, основания и слайды применяют высококлассный процесс литья песчаной смолы с серыми чугунами и выдержаны. Соответствующая направляющая поверхность использует линейный гид 55-роллеров, который имеет большую способность подшипника и хорошую точность и стабильность. Разумный конструктивный дизайн и совершенные процессы обработки и сборки, чтобы обеспечить устойчивость и удержание точности долгосрочного использования машинного инструмента.
2. Шпиндель с помощью машинного инструмента принимает широкоотборную трансмиссию с высоким содержанием вершины, которые можно использовать для низкоскоростной, высокой тяги, сильной тяжелой резки и высокоскоростной резки. 3. Шпиндель с помощью машинного инструмента принимает высокопоставленные цилиндрические роликовые подшипники, двунаправленные угловые контактные подшипники и двойные цилиндрические подшипники роликов. Эта конфигурационная структура имеет наибольшую грузоподъемную способность, может выдерживать большую силу резки и силу подачи, имеет высокую радиальную и осевую жесткость и обладает высокой точностью вращения.
4. Серворы сервис-оси x и z непосредственно управляют парой винтов с точным шариком через гибкие муфты, которые могут снизить обратный зазор и обладать высокой точностью позиционирования. Подъемная и балансирующая веса оси z оснащены простой и надежной структурой и низкой частотой отказов. Оси x и z используют пары с точным шариком и специальные подшипники для шариковых винтов, чтобы удовлетворить требования высокой жесткости и высокой точной резки. Поддержка свинца применяет предварительно растянутую структуру, которая значительно снижает влияние тепловой деформации на точность во время долгосрочной работы станка.
5. Оси x и z принимают расширенное централизованное автоматическое устройство автоматического смазки и автоматически смазываются смазываются, что делает их стабильными и надежными в работе.
6. Держатель инструментов с помощью машинного инструмента принимает форму держателя электрического инструмента, гидравлической башни инструмента или разряда ножа, с точной точностью и высокой эффективностью.
Технические параметры:
| проект | VTC-1600 | |
| Диапазон обработки | Максимальный диаметр вращения заготовки | 1600 мм |
| Максимальный диаметр поворота | 1400 мм (через кровать седло) / 1600 мм (диск) | |
| Вертикальное расстояние перемещения от держателя ножа | 800 мм | |
| Горизонтальное расстояние движения от держателя ножа | -50-850 мм | |
| Расстояние от самолета под держателем ножа от самолета на патроне | 150-950 | |
| Шпиндель | Модель шпинделя (подшипник нагрузки) | A2-15 (1500 кг) |
| Диапазон скорости шпинделя (соотношение скорости) | 30-250 об / мин (1: 10) 250-600 об / мин (1: 2,5) | |
| Мощность двигателя веретена | 30/37 кВт (номинальная скорость 1000, максимальный крутящий момент 2860 нм) | |
| Кормить | X-ось быстрая скорость подачи | 15 м/мин |
| Быстрая скорость подачи оси Z | 12 м/мин | |
| Резка скорости подачи | 0,1-5000 мм/мин | |
| Мощность моторного мощности оси, крутящий момент | 3. 5 кВт /22 нм | |
| Мощность и крутящий момент | 4,5 кВт/30 нм тормоз | |
| Держатель нож | Форма держателя ножа | Гидравлическая башня для восьмистановодов |
| Резак поперечный сечение | 40 × 40 мм | |
| Ручной диаметр чака | 1250 мм (ручной четырехлоковой) | |
| Точность машинного инструмента | Точность позиционирования станка | ± 0,01 мм |
| Точность повторного позиционирования машинного инструмента | ± 0,0075 мм | |
| Размер и вес машинного инструмента | Вес станка (приблизительно) | ≈14500 кг |
| Размер машинного инструмента | 3260 × 3200 × 3500 мм | |
